開關二极管

産品概述

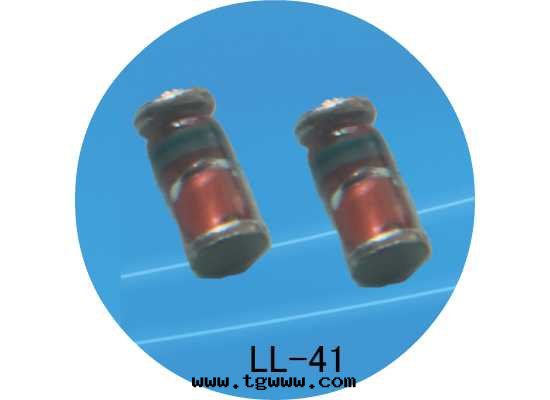

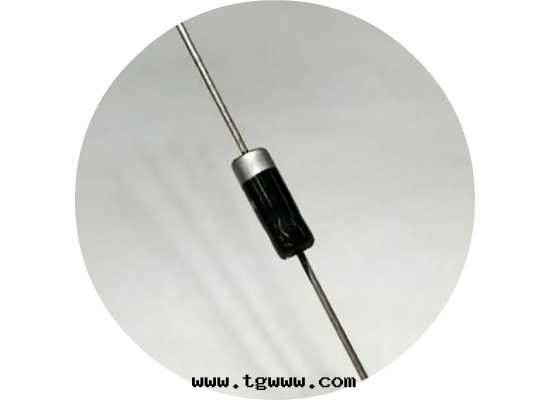

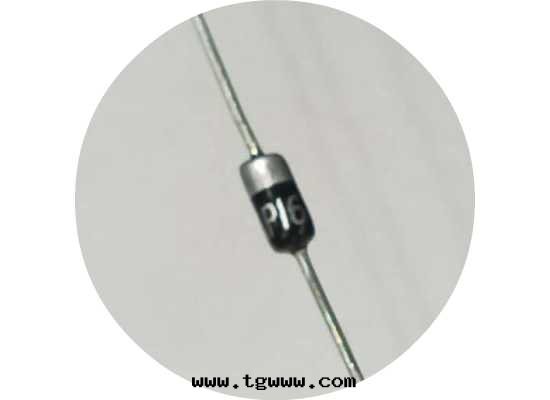

開關二极管是半導體整流二极管的一種，是为在電路上進行"開"、"關"而特殊設計制造的一類二极管。它由導通變为截止或由截止變为導通所需的时间比一般二极管短，常見的有2AK、2DK等系列，主要用于電子計算機、脈沖和開關電路中。

工作原理

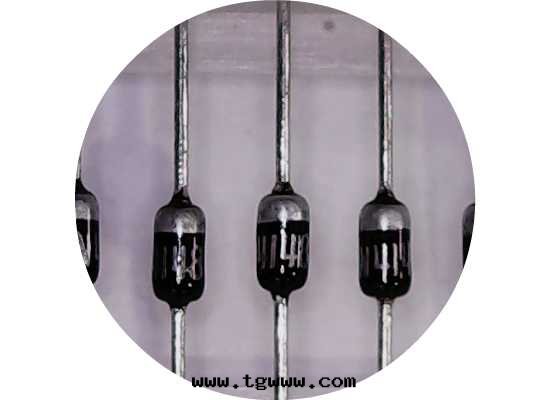

半導體二极管導通时相當于開關閉合（電路接通），截止时相當于開關打開（電路切斷），所以二极管可作開關用，常用型号为1N4148。由于半導體二极管具有單向導電的特性，在正偏壓下PN結導通，在導通狀态下的電阻很小，約为几十至几百歐；在反向偏壓下，則呈截止狀态，其電阻很大，一般矽二极管在10ΜΩ以上，鍺管也有几十千歐至几百千歐。利用这一特性，二极管将在電路中起到控制電流接通或關斷的作用，成为一个理想的電子開關。

高頻条件下，二极管的势壘電容表現出来极低的阻抗，並且與二极管並聯。當这个势壘電容本身容值达到一定程度时，就会嚴重影響二极管的開關性能。极端条件下会把二极管短路，高頻電流不再通过二极管，而是直接繞路势壘電容通过，二极管就失效了。而開關二极管的势壘電容一般极小，这就相當于堵住了势壘電容这条路，达到了在高頻条件下還可以保持好的單向導電性的效果。

工作特性

開關二极管從截止（高阻狀态）到導通（低阻狀态）的时间叫開通时间；從導通到截止的时间叫反向恢複时间；两个时间之和稱为開關时间。一般反向恢複时间大于開通时间，故在開關二极管的使用參數上只給出反向恢複时间。開關二极管的開關速度是相當快的，像矽開關二极管的反向恢複时间只有几納秒，即使是鍺開關二极管，也不过几百納秒。

開關二极管具有開關速度快、體積小、壽命长、可靠性高等特點，廣泛应用于電子設備的開關電路、檢波電路、高頻和脈沖整流電路及自动控制電路中。

種類

産品介紹：

本公司可供应普通開關二极管、大電流開關二极管、高反壓開關二极管等品種，詳细參數欢迎參阅公司産品手册。
