快恢複二极管

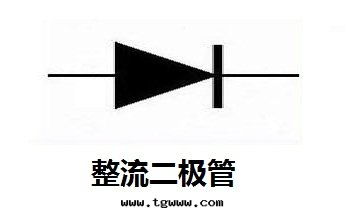

快恢複二极管（簡稱FRD）是一種具有開關特性好、反向恢複时间短特點的整流開關二极管，主要应用于開關電源、PWM脈宽調制器、變頻器等電子電路中，作为高頻整流二极管、續流二极管或阻尼二极管使用。 快恢複二极管的內部結構與普通PN結二极管不同，它屬于PIN結型二极管，即在P型矽材料與N型矽材料中间增加了基區I，構成PIN矽片。因基區很薄，反向恢複電荷很小，所以快恢複二极管的反向恢複时间較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

性能特點

反向恢複时间

反向恢複时间的定義：電流通过零點由正向转換到規定低值的时间间隔。它是衡量高頻續流及整流器件性能的重要技術指标。反向恢複電流的波形如图1所示。IF为正向電流，IRM为最大反向恢複電流。Irr为反向恢複電流，通常規定Irr=0.1IRM。當t≤t0时，正向電流I=IF。當t>t0时，由于整流器件上的正向電壓突然變成反向電壓，因此正向電流迅速降低，在t=t1时刻，I=0。然後整流器件上流过反向電流IR，並且IR逐渐增大；在t=t2时刻达到最大反向恢複電流IRM值。此後受正向電壓的作用，反向電流逐渐減小，並在t=t3时刻达到規定值Irr。從t2到t3的反向恢複过程與電容器放電过程有相似之處。

結構特點

快恢複二极管的內部結構與普通二极管不同，它是在P型、N型矽材料中间增加了基區I，構成P-I-N矽片。由于基區很薄，反向恢複電荷很小，不僅大大減小了trr值，還降低了瞬态正向壓降，使管子能承受很高的反向工作電壓。快恢複二极管的反向恢複时间一般为几百納秒，正向電流是几安培至几千安培，反向峰值電壓可达几百到几千伏。超快恢複二极管的反向恢複電荷進一步減小，使其trr可低至几十納秒。

産品介紹：

本公司供应多个系列快恢複整流二极管，欢迎根據需求參阅本公司産品手册。
