穩壓二极管

穩壓二极管，又稱電壓調整二极管。利用pn結反向擊穿狀态，其電流可在很大範圍內變化而電壓基本不變的現象，制成的起穩壓作用的二极管。此二极管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件.在这臨界擊穿點上，反向電阻降低到一个很小的數值，在这个低阻區中電流增加而電壓則保持恒定，穩壓二极管是根據擊穿電壓来分檔的，因为这種特性，穩壓管主要被作为穩壓器或電壓基準元件使用。穩壓二极管可以串聯起来以便在較高的電壓上使用，通过串聯就可獲得更高的穩定電壓。

应用举例

1、浪湧保护電路：穩壓管在準确的電壓下擊穿，这就使得它可作为限制或保护之元件来使用，因为各種電壓的穩壓二极管都可以得到，故对于这種应用特别适宜。穩壓二极管D是作为过壓保护器件。只要電源電壓VS超过二极管的穩壓值D就導通，使繼電器J吸合負载RL就與電源分開。
2、電視機里的过壓保护電路：EC是電視機主供電壓。當EC電壓过高时，D導通，三极管BG導通，其集電极電位将由原来的高電平(5V)變为低電平，通过待機控制線的控制使電視機進入待機保护狀态.。
3、電弧抑制電路：在電感線圈上並聯接入一只合适的穩壓二极管(也可接入一只普通二极管原理一樣)的話，當線圈在導通狀态切斷时，由于其電磁能釋放所産生的高壓就被二极管所吸收，所以當開關斷開时，開關的電弧也就被消除了。这个应用電路在工業上用得比較多，如一些較大功率的電磁吸控制電路就用到它。

公司産品：

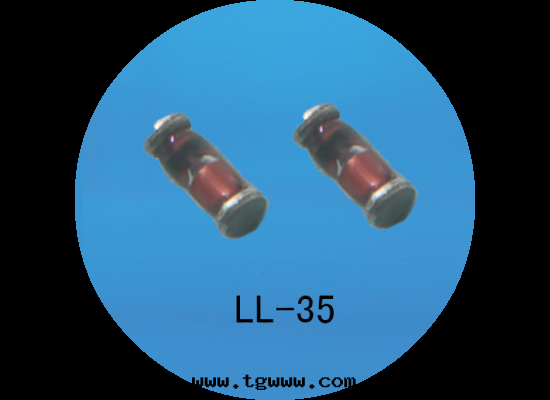

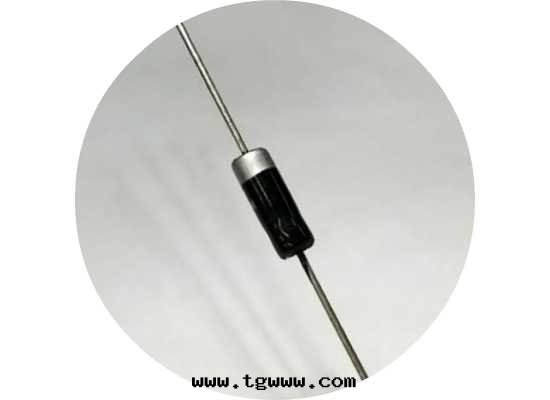

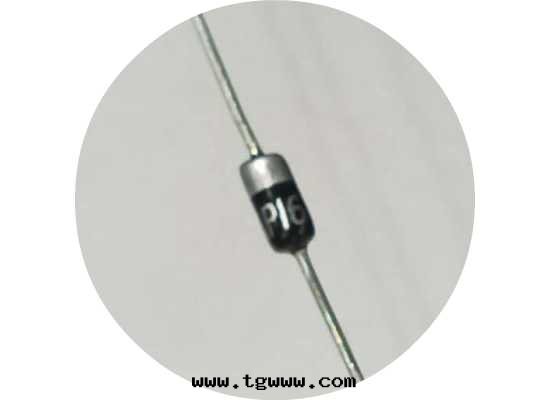

本公司供应多種性能和外形的穩壓二极管，欢迎根據需求參阅産品手册。
